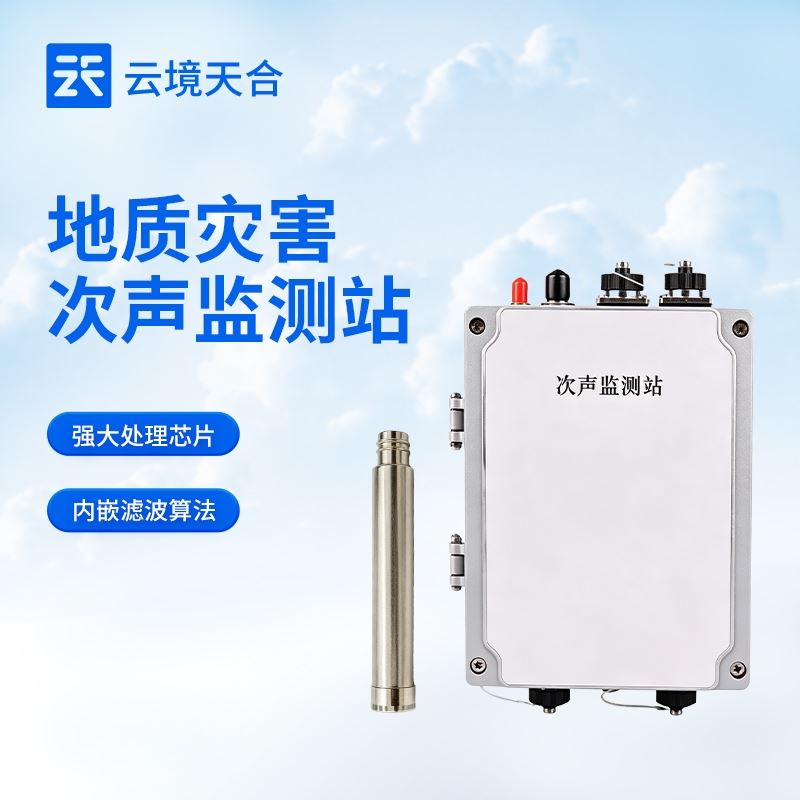

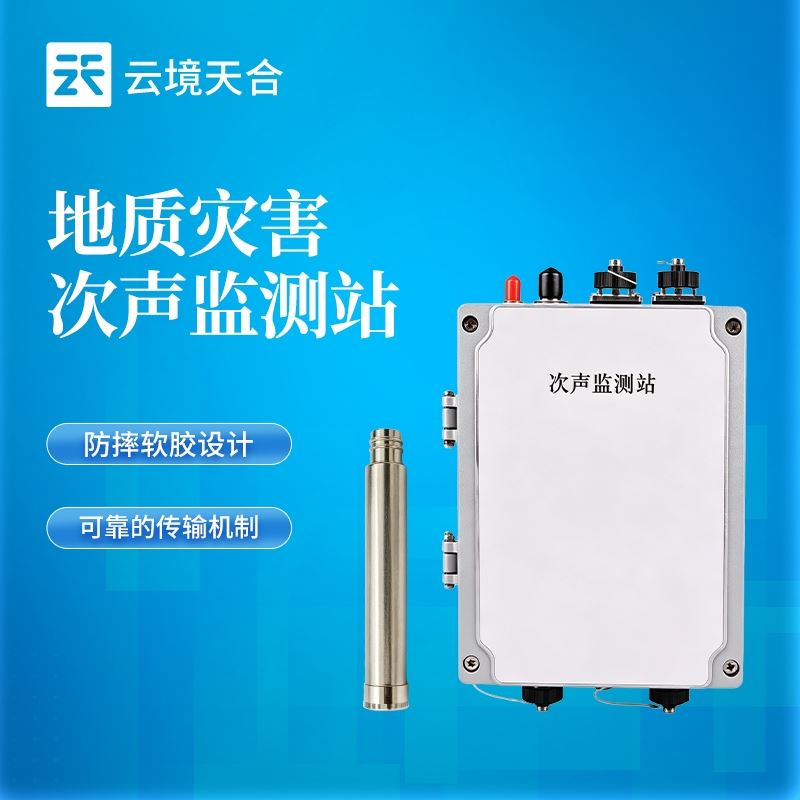

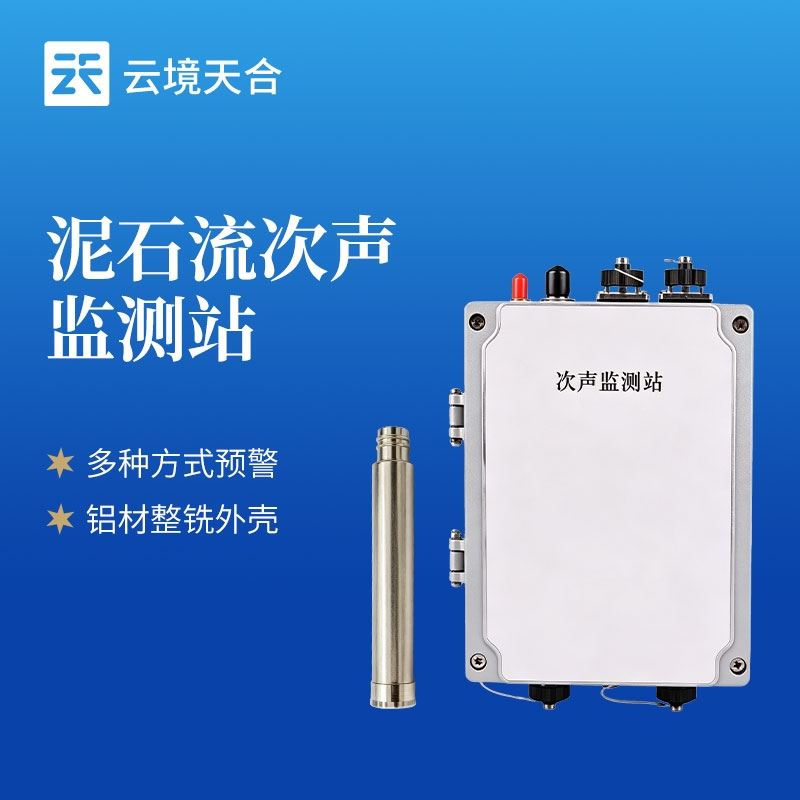

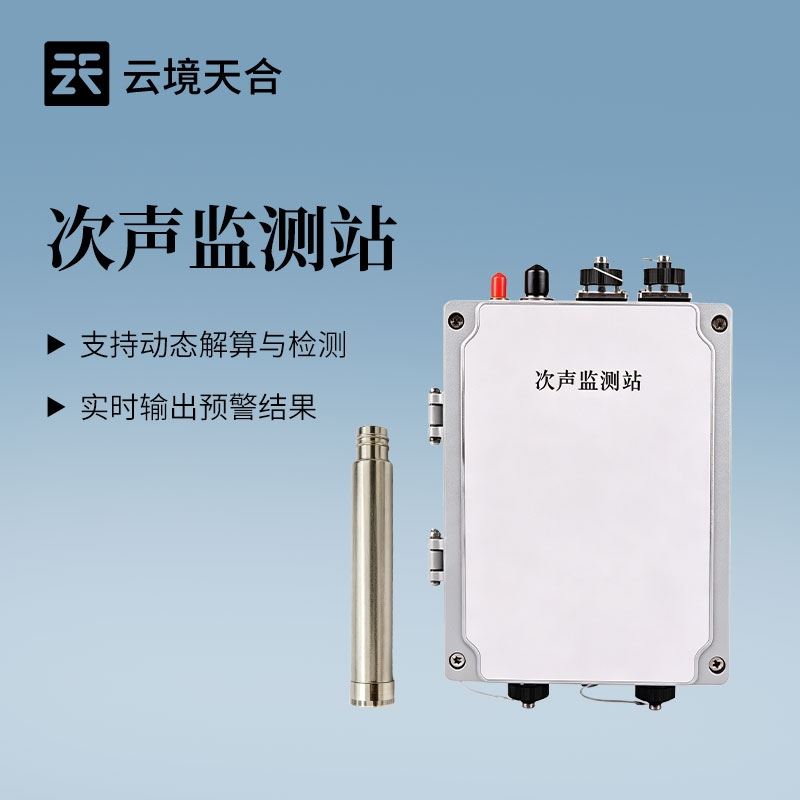

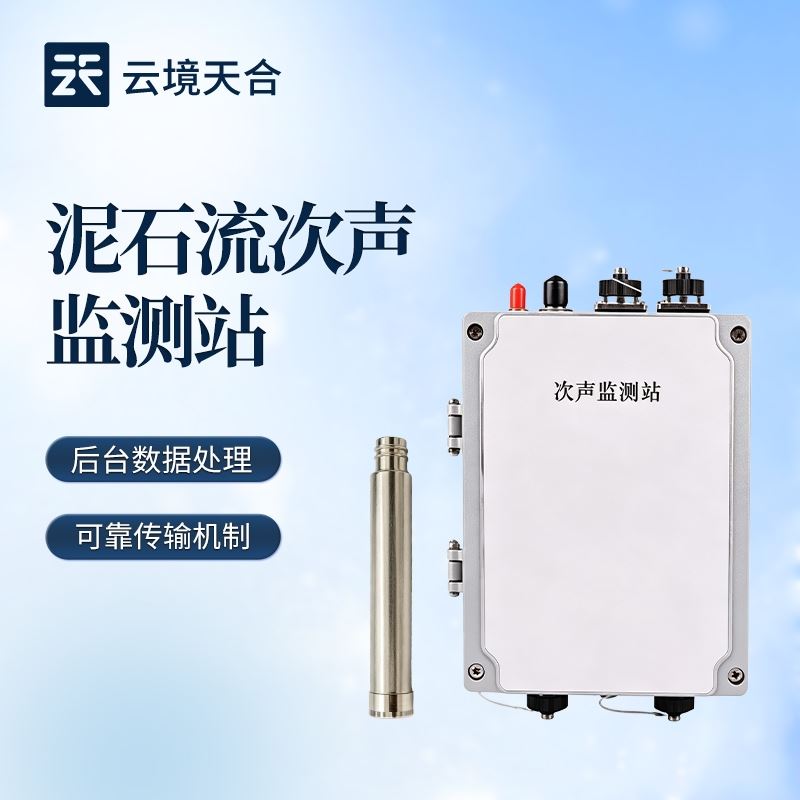

地质灾害次声监测站

地质灾害次声监测站专注于捕捉次声波这一灾害前兆信号，通过高灵敏度传感器阵列实时感知地壳运动、山体滑坡等产生的低频声波。设备搭载智能信号处理模块，可有效过滤环境噪声并精准提取特征信号，结合无线传输技术实现数据即时回传。其具备全天候运行能力，防护结构适应恶劣气候，可与地质监测网络无缝对接，为灾害预警、风险评估提供关键数据支持，助力提升防灾减灾响应效率。

地质灾害次声监测站由我司自主研发，该产品具有采集频率高、功耗低、稳定可靠的显著特点，主要适用于泥石流成灾次声信号、岩土体内部破裂次声信号的捕捉和检测，可实现临灾预警。

主要特点：

(1) 采样频率高：据信号采样定律，结合次声信号频段，基础采样频率为 100Hz ，满足次声信号检测，识别要求；

(2) 前端边缘计算：前端搭载计算性能处理芯片， 内嵌滤波算法，较好解决了已知信号源干扰问题，前端积分获得有效声压数据；

(3) 可靠的传输机制，结合应用场景实际情况，可选多种通讯机制，确保观测量能及时顺畅的传输至云端；

(4) 后台数据分析处理：遵循原始信号滤波——时间域——频率域——时频域分析流程，快速检测出异常信号；

(5) 预警：可选短信、APP 、邮件等多种方式接收预警信息及预警简报；

( 6) 安装部署：拥有自主知识产权的安装部署方案，从适用角度克服已知噪声干扰。

( 7) 采用铝材整铣外壳、密封胶圈、防摔软胶设计，具有优秀的防摔，减震性能，很好的满足户外应用场景需求。

工作条件：

工作电压：12V~36 V；

瞬时最大电流：≤5A；

工作电流：10mA~ 120mA；

额定功耗：小于 1.2W；

工作温度：-40℃~85℃；

工作湿度：95%RH 无凝露

技术指标：

1 测量范围 ：5Hz ~20kHz±2dB

2 灵敏度 ：50mV/Pa

3 本地噪声 ：小于 17dBm

4 采样频率 ：不小于 100Hz

5 通讯方式 ：RS232 、4G 通讯方式、电台通讯、光纤通讯

6 工作温度 ：-40℃~85℃

7 工作湿度 ：95%RH 无凝露

8 冲击/震动 ：可抗击 2m 自由跌落

9 供电方式 ：12~36V 直流宽电压供电

10 重量 ：1.5kg

11 软件概述 ：支持动态解算与检测，实时输出预警结果

监测系统架构

监测站主要包括电容式次声信号传感器、供电系统 (采用太阳能+锂电池供电)、监测核心单元(采发设备)、通讯系统(4G 通讯模块)组成。其中传感器频带范围 0.5Hz-300Hz ，灵敏度 50mV/Pa，覆盖泥石流成灾/岩土体破裂产生次声波整个频段，确保能接收到可信的次声信号，在国内处于水平。监测主板是适用于野外低功耗、高灵敏度的地质灾害监测数据采集与传输设备。多通道通道数据采集；A/D 分辨率：24 位；无线传输方式：4G/GPRS；防护等级 IP67；GPS 模块同步授时，误差小于 0. 1ms。
