更新时间：2025-11-19

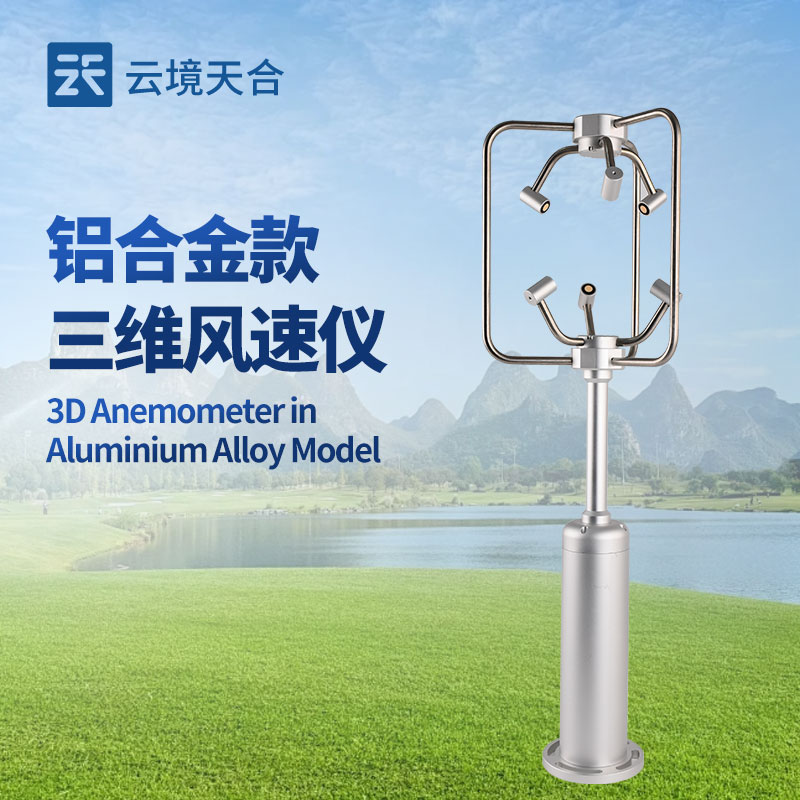

浏览次数：9【型号推荐：TH-SWF1，气象环境监测仪器设备生产厂家，云境天合支持商家定制服务，设备选择山东云境天合您放心】三维风速风向仪简单介绍—采用先进的超声波测量技术，独特的结构设计三维风速风向仪是一种能够精确测量三维空间中风速和风向的高精度气象监测设备，广泛应用于气象观测、环境监测、航空航天、风力发电、建筑安全、农业管理等领域。超声波时差法通过发射和接收多组高频超声波脉冲(频率通常达40kHz以上)，测量声波在顺风与逆风方向传播的时间差。结合智能温度补偿算法，实时修正空气密度变化对声速的影响，最终计算出三维风速(水平风速、垂直风速)及风向。在水平面上，至少需要三个非共线的超声波路径来确定水平风速的两个分量(东西向、南北向)以及风向;垂直方向的风速则通过专门设置的垂直超声波传播路径实现。
产品介绍
三维超声波风速风向仪采用先进的超声波测量技术，独特的结构设计，大大减小了风阻的影响，提升了测量的精度。全金属材质，没有任何移动部件，坚固耐用，可以同时测量水平和垂直方向的风向，X/Y/Z 轴风速(即U、V、W 矢量输出)。适应在各种环境下，全天候的运行，为各领域的气象监测提供可靠数据。广泛应用于城市环境监测、风力发电、气象监测、桥梁隧道、航海船舶、航空机场等领域。
工作原理
三对超声波换能器的距离固定，控制换能器收发电路实现多对换能器依次发出超声波和接收超声波，测量超声波在顺风和逆风中的飞行时间，通过风速与飞行时间的关系得到3个方向上的风速分量，由矢量合成原理得出总的风速值。根据水平面内的风速分量求出水平风向，垂直风速分量求出垂直风向。
技术参数
| 供电电压 | DC 9-24V |
| 信号输出 | RS485 |
| 通讯协议 | 标准MODBUS协议 |
| 波特率 | 9600 bps |
| 平均功耗 | 2W |
| 工作温度 | -40-80℃ |
| 工作湿度 | 0-100%RH |
| 防护等级 | IP66 |
| 监测要素 | 合成风速、水平风向、垂直风向、X/Y/Z轴矢量风速 |
| 要素 | 量程 | 精度 | 分辨率 |
| 合成风速 | 0～60m/s | ±(0.5+3%FS) | 0.01m/s |
| 水平风向 | 0～359° | ±3° | 1° |
| 垂直风向 | -90～90° | ±3° | 1° |
| X轴风速 | -60～60m/s | ±(0.5+3%FS) | 0.01m/s |
| Y轴风速 | -60～60m/s | ±(0.5+3%FS) | 0.01m/s |
| Z轴风速 | -60～60m/s | ±(0.5+3%FS) | 0.01m/s |
