四分量辐射传感器原理：通过直接测量每日长波和短波辐射，计算得到净辐射量

更新时间：2025-12-04

浏览次数：7

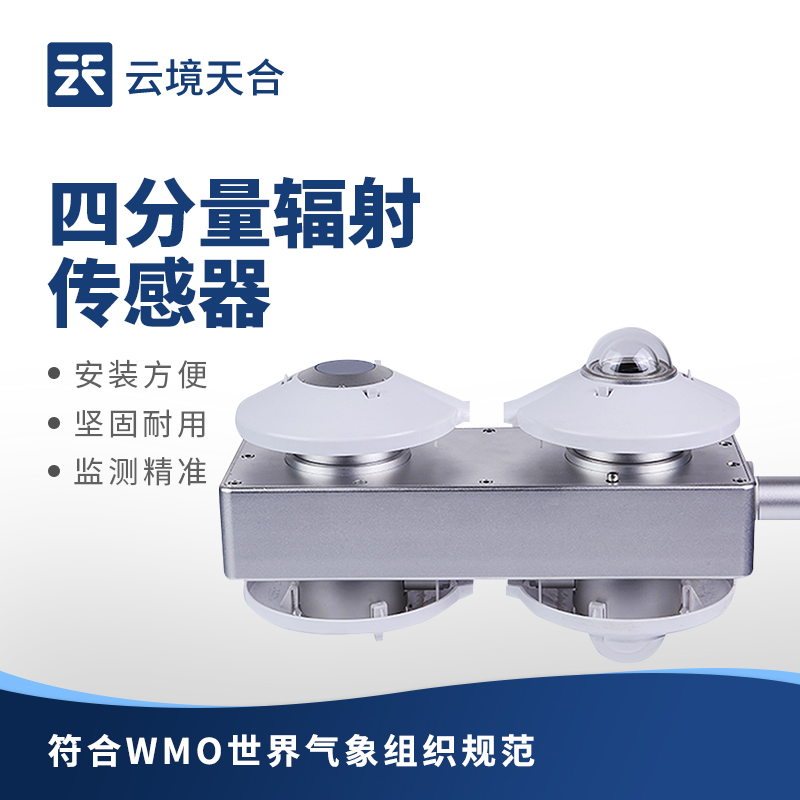

四分量辐射传感器原理：通过直接测量每日长波和短波辐射，计算得到净辐射量【型号推荐：TH-FS7H，物联网一体化设备，云境天合支持定制服务】在气象观测与能量平衡研究中，精准捕捉地表与大气间的辐射交换过程至关重要。四分量辐射传感器通过同步测量四个关键辐射分量，实现了对净辐射量的高精度计算。该传感器内置两组独立探测单元：短波辐射表配备石英罩，专门捕捉太阳直接辐射与地表反射的短波辐射，其光谱范围覆盖可见光到近红外波段；长波辐射表采用硅滤光罩，聚焦于大气向下辐射与地表发射的长波辐射，这些辐射与物体温度密切相关。通过实时采集这四组数据，传感器运用特定公式计算出入射短波与反射短波的差值，以及向下长波与向上长波的差值，最终得出地表净辐射通量。这一数值直观反映了地表单位面积的能量收支平衡状况，为气象预报、农业管理、生态研究等领域提供了核心数据支撑，助力科学家深入解析地气系统的能量交换机制。

一、产品概述

在气象应用中，红外辐射或者长波辐射指的是波长大于3.0μm的电磁辐射。长波辐射在物理上与温度有关，并且在地球上所有物体都会发出长波辐射。而太阳的短波辐射的光谱范围则为300nm～3μm（占太阳辐射总能的的99.5%）。

四分量净辐射传感器通过直接测量每日的长波辐射和短波辐射，并计算得到净辐射量。用于大气辐射（云层/水蒸气和二氧化碳等发出的辐射）和地球与大气之间的净辐射交换的气象观测。净总辐射（短波+长波）通常由4个净辐射表或者单个净辐射表（其探测器能响应全波段）进行测量。地球长波辐射表使用一个半球朝上的探测器测量向下发射的长波辐射。净长波辐射和地气系统向下的发射辐射可由计算得到。在气象/光伏/园艺/农业和工业等领域得到了广泛的使用。

二、产品特点
1、符合WMO世界气象组织规范(CIMO Guide)
2、对波长4～50µm红外辐射的敏感性较强
3、硅罩发热影响误差较小
4、余弦响应误差小
5、减小环境影响

6、有较好的稳定性

三、技术指标

技术参数	技术说明
总辐射
等级标准	FIRST CLASS
时间响应（95%）	13s
热辐射零点偏移	±10 W/m2
温度变化零点偏移	±3 W/m2
非线性	±1.5%
不稳定性	±1%
指向性响应	±18 W/m2
光谱误差	±3%
温度响应(-10～40℃)	3%
倾斜误差	±1%
光谱响应	285～3000nm
日采精度	＜5%
分辨率	1 W/m2
灵敏度	7～14μV/W•m-2
信号输出	0～20mV
地球辐射
光谱响应	400～50000nm
响应时间(sec)95%	＜18s
非稳定性(变化/年)	＜2 %
温度系数	≤±1%(-20℃～+50℃)
视角	180°
灵敏度(µV/W/m²)	2～150uV/ Wm-2
阻抗(Ω)	20～140
窗口加热偏移	＜4W/m2(太阳辐射1000W/m2时)
信号范围	-500～+500 W/m²
信号输出	-20～0mV
一般参数
通道数量	4路mV，2路4线式铂电阻
温度传感器	线式铂电阻（JIS标准：c-1604-1989类）
工作温度	-40～+70℃
重量	9kg
