云境天合天气现象仪器原理：采用前向散射法测空气总消光系数，并计算能见度

更新时间：2026-02-10

浏览次数：43

云境天合天气现象仪器原理：采用前向散射法测空气总消光系数，并计算能见度【型号：TH-N30，物联网一体化设备，云境天合支持定制服务】云境天合天气现象仪器通过前向散射法实现大气能见度的精准测量，其核心原理基于光与气溶胶粒子的相互作用。设备发射特定波长的红外光束，当光束穿越大气时，空气中的悬浮颗粒（如雾滴、烟尘、冰晶等）会对其产生前向散射效应。接收器以固定角度（通常为42°）捕捉散射光强度，该强度与颗粒物浓度及尺寸分布密切相关。通过内置微处理器实时计算空气总消光系数，并结合Koschmieder方程将光学参数转换为气象光学视程（MOR），即人眼可辨识目标物的最远距离。这一过程无需长距离透射路径，克服了传统透射法对地形条件的依赖，尤其适用于复杂环境下的动态监测。仪器采用红外光源与滤光设计，有效抑制环境光干扰，配合自校准算法消除镜头污损影响，确保在浓雾、暴雨、沙尘等天气中仍能输出稳定数据，为交通调度、航空安全及气象预警提供关键支撑。

一、产品简介

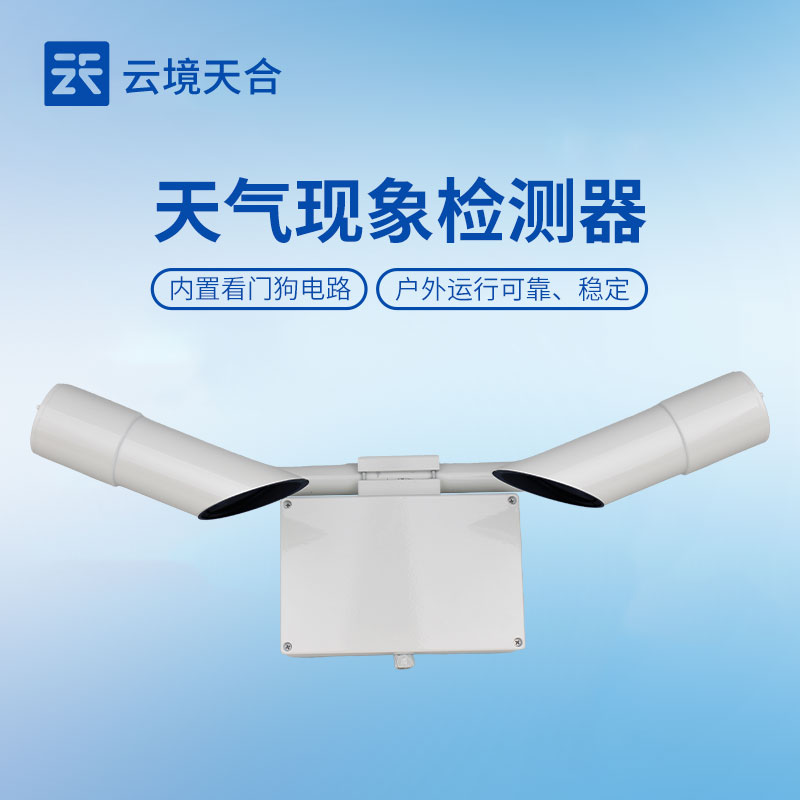

N30型能见度传感器采用前向散射法测量空气总消光系数，进而计算当前能见度，广泛用于道路交通、气象等行业。

二、技术特点

1.仪器外壳为高质量铝材料，阳极氧化后进行喷漆处理，整机防水、防尘、防碰撞性能优异；

2.仪器发射、接收镜头向下设计，极大降低太阳光等杂光干扰；

3.天气现象识别，可识别雾、雨、雪、混合降水、晴等天气现象，识别率高；

4.内置看门狗电路，保证长时间户外运行可靠、稳定；

5.仪器通信、电源接口均含防雷设计，极大限度降低雷击、静电损害；

6.12~24V宽压供电，总功率约1W，功耗极低，可使用太阳能板、蓄电池等长期供电；

7.数字接口使用RS485或RS232，标准MODBUS协议，无需进行协议适配；

8.仪器可输出15s、1min、10min能见度值，无需配置即可直接读取，使用更加灵活。

三、执行标准

QX/T 536-2020前向散射式能见度仪测试方法

四、技术指标

主要参数	参数范围	分辨率	误差
量程	30km	1m	≤2km ±2%2km~10km ±5%>10km ±10%
重复性	≤4%
天气现象	雾、雨、雪、混合降水、晴
天气现象识别率	≥95%
工作温度	-40~60℃
工作湿度	0~100%RH
工作电源	12~24V
功耗	1W
尺寸	610x230x360mm(长 x 宽 x 高)
重量	≤10kg

五、安装说明

1. 安装位置

能见度仪的安装位置需要选择在开阔、平坦、无遮挡的地面上，远离建筑物、树木、灌木、高峰等物体。这样可以确保仪器观测范围不受遮挡，数据更加准确。

应避免不必要的光学干扰，能见度仪的接收器应背对强光源（如太阳光）进行安装，发射器与接收器应位于南北方向。

2.安装高度

能见度仪安装高度应大于 1.5m 且小于 3m，安装高度超过 3m 应进行对应高度的校准。

3.安装步骤

3.1安装前用户应准备立柱，使用仪器自带的卡箍安装到立柱上。

3.2将仪器托举到合适位置，使用卡箍后的螺栓对能见度仪进行安装固定，安装时应保证接收器与发射器开口向下，否则应重新安装。
