取水水质监测站功能特点—支持多通道RS485 modbus-RTU传感器扩展

更新时间：2026-03-27

浏览次数：6

取水水质监测站功能特点—支持多通道RS485 modbus-RTU传感器扩展【型号推荐：TH-QSZ03，气象环境监测仪器设备生产厂家，云境天合支持商家定制服务，设备选择山东云境天合您放心】高精度与稳定性采用高精度传感器和数据处理技术，确保测量结果准确可靠。例如，pH计测量精度可达小数点后两位，溶解氧测定仪通过膜电极法实现精准测量。自动化与智能化实现自动化采样、分析和数据传输，减少人工干预。内置智能算法可识别水质异常波动趋势，辅助决策。模块化设计传感器和分析仪器采用模块化设计，可根据需求灵活配置监测参数，适应不同场景需求。环境适应性强站房具备保温、隔热、防潮、防雨、防雷功能，适应恶劣环境。部分设备采用不锈钢材质，防护等级达IP54，确保长期稳定运行。低维护成本支持自动校准和设备状态自检，发现异常时生成维护提示，降低运维难度和成本。城市供水监测水源地水质，确保供水安全，及时发现和处理污染问题。辅助水厂调整制水工艺(如药剂投加量)，保障出水水质达标。

一、产品介绍

1.概述

QSZ03供水水质站是基于物联网技术的水质监测微系统，由稳流排气单元、分析测试单元、系统控制单元和远程通讯单元等组成，具备完善的供电、防雷、网络通讯等功能。

2.产品定位

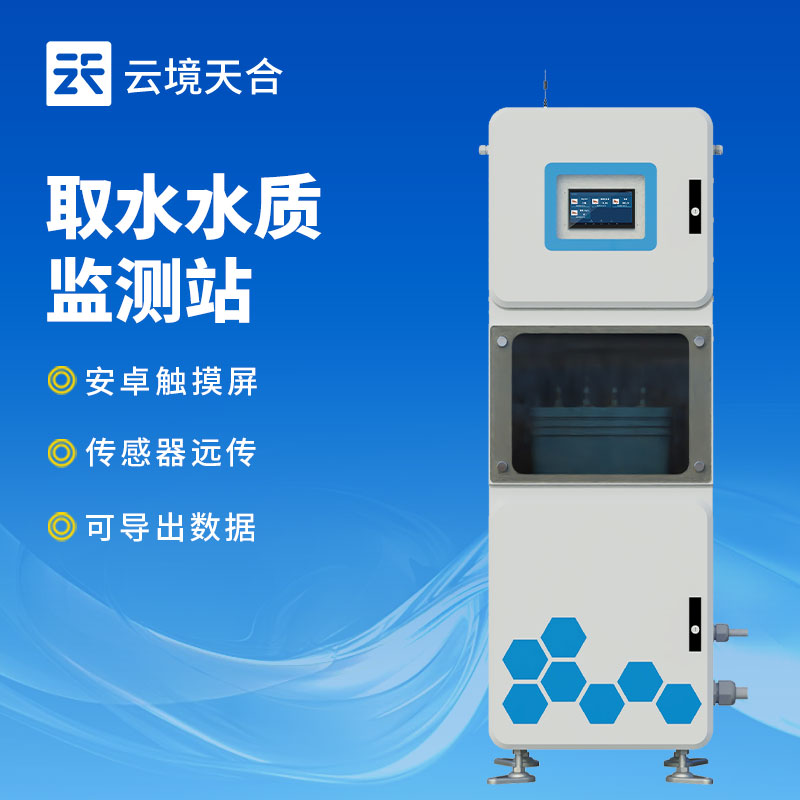

QSZ03微型水质自动监测站

水质自动监测站具有自动监测功能，一体化抽取式微型水质自动监测站主要监测项目为：PH、温度、浊度、电导率、溶解氧、COD、氨氮、悬浮物等。它采用高度集成技术，在一个机柜内实现了自动水质监测功能。

该设备可广泛用于河流、城市或村镇自来水厂、自来水输水管网、自来水二次供水、用户末梢、室内游泳池、大型净水设备和直饮水等水质在线监测，是水厂生产过程控制、水利水务管理、卫生监督等领域的在线分析设备。

3.功能与特点

·GPRS联网4G

·支持扩展RJ45联网

·支持扩展传感器远传

·支持LED屏显示7.0寸触摸控制屏

·支持扩展安卓屏显示、存储

·扩展安卓屏支持2G数据存储、U盘数据导出

·支持一路RS485 modbus-RTU协议从站

·支持多通道RS485 modbus-RTU传感器扩展

·配套物联网数据展示、存储、分析平台

·平台支持TCP短链接、HTTP协议等多种协议数据转发

二、系统组成

供水水质监测微系统由供电单元、水泵控制单元、分析测试单元、显示单元、水泵单元和远程通讯单元及集成箱主体单元组成。

1.供电单元

电源AC220V。

2.水泵控制单元

智能型自吸泵扬程:25m开口流量:1.8m3/h

3.分析测试单元

分析测试单元，主要由pH、溶解氧、电导率、浊度、ORP、温度传感器构成，通过螺纹或紧配固定件固定于流通池上，传感器主要参数如下：

型号	名称	测量范围	原理	测量精度	分辨率	是否标配	备注
S1S	cod	0~1000mg/L	UV254吸收法	±5%，±0.3℃	0.1mg/L		cod浊度一体；带刷子自清洁，带温补
S1S	浊度	0~400NTU	散射光法	±1%，±0.3℃	0.1NTU		cod浊度一体；带刷子自清洁，带温补
S2	水硬度	0～1000.0mg/L	接触式电极法	读数的±10%；±0.3℃	0.1mg/L
S3	pH	0~14（ph）	电化学（盐桥）	±0.1PH;±0.1℃	0.01	√	带温补
S4	余氯	0~5.00mg/L	离子选择电极法	读数的±5%;±0.3℃	0.01mg/L		余氯pH一体式；流速0.42m/s-0.85m/s时精度；带温补
S4	pH	0~14（ph）	电化学（盐桥）	±0.1PH;±0.1℃	0.01		余氯pH一体式；流速0.42m/s-0.85m/s时精度；带温补
S5	氨氮	0~1000mg/l	离子选择电极法	读数的10%,±0.5℃	0.01mg		氨氮pH一体式；带温补
S5	pH	0~14（ph）	电化学（盐桥）	±0.1PH;±0.1℃	0.01		氨氮pH一体式；带温补
S6	ORP	-1500mv~1500mv	电化学（盐桥）	±6mv	1mV
S7	电导率	0~10000uS/cm	接触式电极法	±1.5%；±0.1°C	1uS/cm	√	带温补
S7H	高量程电导率	0～30000μS/cm	接触式电极法	±1.5%；±0.1°C	1uS/cm		高量程电导率TDS盐度一体式传感器；带温补
	TDS	0-10000ppm	接触式电极法	±1.5%；±0.1°C	1ppm
	盐度	0-10000ppm	接触式电极法	±1.5%；±0.1°C	1ppm
S8	溶解氧	0~20mg/L	荧光寿命法	±2%，±0.3℃	0.01mg/L		带温补
S9	浊度	0~1000NTU	散射光法	±1%，±0.3℃	0.1NTU		带温补
S9S	自清洁浊度	0~1000NTU	散射光法	±1%，±0.3℃	0.1NTU		带刷子自清洁；带温补
S10	悬浮物	0~2000mg/L	散射光法	±5%（取决于污泥同质性）	0.1mg/L
S11S	污泥浓度	0～20.000g/L	散射光法	±5%（取决于污泥同质性）	0.001g/L		带刷子自清洁
S14	氯离子	0-3500.0mg/L	离子选择电极法	±5%；±0.3℃	0.1mg/L
S15S	叶绿素	0~400ug/L	荧光法	R²>0.999	0.01ug/L		带刷子自清洁；带温补
S16S	蓝绿藻	0～200.0Kcells/mL	荧光法	R²＞0.999	0.1Kcells/mL		带刷子自清洁
S17S	水中油	0～60ppm	荧光法	0.1ppm	0.01ppm		带刷子自清洁
S20	透明度	50～1000mm	散射光法	±5%（取决于污泥同质性）	1mm		带温补
S21	水温	−20℃~85℃	高精度数字传感器	±0.1℃	0.1℃

注意：传感器安装时不能倒置或者水平安装，至少倾斜15度角以上安装,以上水质传感器工作环境0-50℃，<0.3Mpa

4.显示单元

多参数监测仪，安装于柜门处，进行数据采集、解析、显示、通讯、数据保存操作，

·安卓版本：4.4.2·CPU：四核Cortex™-A7·RAM/ROM：512M/4G·屏幕：7寸电容触屏·供电：12V/1A·支持U盘扩展，支持内存卡扩展

5.远程通讯

RS485接口MODBUS-RTU通讯协议出厂设备地址6十进制支持03功能码读取数据

6. 设备箱主体单元

安装方式	机柜落地是安装，基座。
外形尺寸	1684mm560mm510mm 50-100mm可调
外壳材质	216不锈钢。
防护等级	IP54
供电	市电AC220V
进水口	4分PE管
出水口	6分净水器PE管
排污口	4分净水器软管，（也可手动定期排污）
自吸泵	电机功率:200W
	额定电压:AC220V/50hz
	水泵尺寸210145245/mm
	吸程:8m 扬程:25m
	开口流量: 1.8m3/h
