浏览次数：2云境天合雷达水位计安装：非接触式安装可有效降低故障率，提升使用安全性【型号：TH-LD1，物联网一体化设备，云境天合支持定制服务】云境天合雷达水位计采用非接触式安装设计，通过发射高频电磁波并接收水面反射信号，实现水位精准测量。这一设计从根本上避免了传统接触式设备因介质腐蚀、结垢或机械磨损导致的故障风险，尤其适用于含泥沙、漂浮物或腐蚀性液体的复杂水体环境。设备安装时需严格遵循环境适配原则：首先需选择水流平稳、远离进出水口及漩涡的区域，确保雷达波束垂直对准水面且无障碍物遮挡；其次，安装支架应采用耐腐蚀材质并固定稳固，避免振动或倾斜影响信号接收；此外，户外场景需加装防雨防晒罩，防止天气对设备造成损害。通过非接触测量与科学安装的结合，该设备可长期稳定运行，显著降低后期维护成本，为水利工程、防汛预警及工业监测提供可靠的数据支撑。
1、产品概述
LD1毫米波雷达是专门针对水位测距设计的，该模块采用 FMCW 模式，非接触式安装设计， 体积小巧， 结构紧凑。精度高， 功耗低， 抗干扰能力强， 适用于湖泊河流、山洪预警、蓄水池、污水管网等水位监测。
2、产品主要参数指标
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 说明 | |
| 发射机 | |||||||
| 发射频率 | ƒ | 77 | 81 | GHz | 带宽 4G | ||
| 输出功率（EIRP） | Pout | 13 | 20 | dBm | |||
| 天线角度（参考图 4） | |||||||
| 波束宽度 | （-3dB） | 水平方向 | 14 | ° | |||
| 垂直方向 | 10 | ° | |||||
| 电源 | |||||||
| 工作电压 | VCC | 9 | 12 | 24 | V | ||
| 工作电流 | ICC | 20 | mA | 典型值 | |||
| 环境 | |||||||
| 工作温度 | TOP | ﹣45 | + 85 | ℃ | |||
| 尺寸（长 x 宽 x 高） | Φ74 x 29.7(带外壳) ，60 x 38 x 1.2(模块) | mm | |||||
| 重量 | 100 | g | |||||
| 测量指标： | |||||||
| 测距范围 | 0.1~40m | ||||||
| 测量精度 | ±5mm | ||||||
| 分辨率 | 1mm | ||||||
| 数据刷新 | 40ms 最快 | ||||||
说明： 雷达工作频段为 80GHz，测距的范围 40 米为最大测量范围， 根据物体
RCS 的大小， 探测距离的最大值会 有偏差。

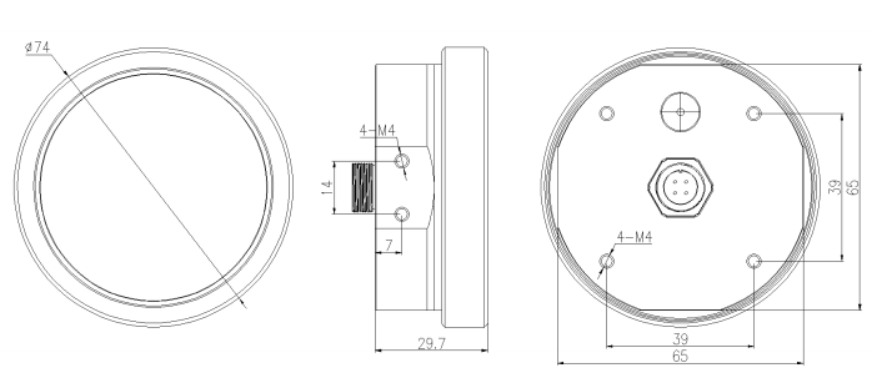

3、产品尺寸
