水位流速流量传感器应用—河道、水库、灌区渠道、排水管网以及污水处理厂等

更新时间：2026-05-12

浏览次数：74

水位流速流量传感器应用—河道、水库、灌区渠道、排水管网以及污水处理厂等【型号推荐：TH-L3S，气象环境监测仪器设备生产厂家，云境天合支持商家定制服务，设备选择山东云境天合您放心】雷达水位流速流量传感器是集成水位、流速、流量监测功能的非接触式水文监测设备，凭借技术优势成为水利监测领域的核心工具。根据电磁波往返时间精准计算水位高度，不受水质、水温、泥沙含量影响;同时，利用多普勒效应测量水流表层流速，结合水位数据与预设算法自动推算流量，实现水位、流速、流量的一体化同步监测。非接触式测量全程无需接触水体，避免了传统接触式传感器易受水质污染、泥沙淤积、水流冲击损坏的问题，尤其适合洪水期高流速、高含沙量等恶劣环境，设备耐用性强、维护成本低。高精度与高可靠性能精准捕捉不同流速变化。液位测量范围可达0-30米，精度满足水利监测规范要求，数据稳定性高，为水资源调度、洪涝预警提供可靠依据。集成化与智能化集成水位、流速、流量三种监测功能，无需多台设备组合，简化现场安装与布线;内置数据处理单元，支持实时监测、数据自动计算与存储，可独立接入城市水情、污水监测、环境自动测报系统，实现远程数据传输与集中管理。

一、产品简介

我司研发的雷达流速仪采用了K波段平面微带阵列天线，能量集中，低功耗；仪器集成了垂直角度补偿、流速平均、信号强度检测、串口通信控制等功能，非接触式雷达测流系统测速时设备不受污水腐蚀，不受泥沙影响，土建简单，少受水毁影响，便于维护，保障人员安全。不仅可用于平时环境监测，而且特别适合承担急难险重观测任务。

二、产品特点

1.非接触、安全低损、少维护、不受泥沙影响

2.能胜任洪水期高流速条件下的测

3.具有防反接、过电压保护功能

4.系统功耗低，一般太阳能供电即可满足测流需要

5.多种接口方式，既有数字接口又具有模拟接口，兼容标准Modbus-RTU协议方便接入系统；

6.具备无线数据传输功能（选配）

7.可独立与现在运行中的城市水情、污水、环境自动测报系统联机

8.测速范围宽，测量有效距离远达10m

9.多种触发模式：周期、触发、手动、自动

10.安装特别简单，土建量很少

11.全防水设计，适合野外使用

三、技术参数

测量范围	0.1-20m/s 液位0-30米
测量精度	测速精度：±0.01 米/秒；±1%FS
雷达天线	平面微带阵列天线
雷达垂直倾斜角修正	自动修正
流速方向识别	双向（浮点数双向）
测量持续时间	可设定
测量间隔	上电后连续测量
雷达频率	24GHz（K-Band)
供电范围	DC12VDC
数字接口	RS485
模拟输出（默认无）	4-20Ma可以选
无线传输（可选）	选配
12V供电能耗	测量时约120mA
外壳材质	不锈钢、铝合金外壳
防护等级	IP68
工作温度	-35℃-70℃
存储温度	-40℃-70℃
防雷（选配）	集成防雷功能（选配）
雷达距水面距离	有效距离40m（和水面纹波有关，波浪越大测量距离越远）

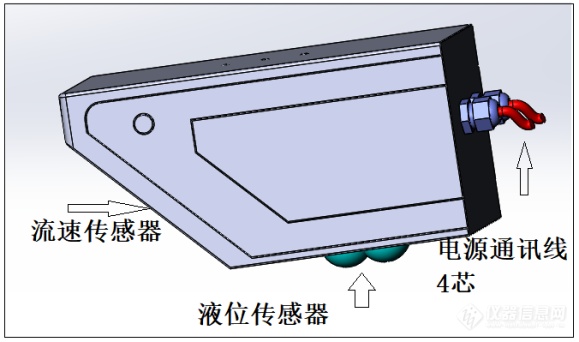

四、产品结构图

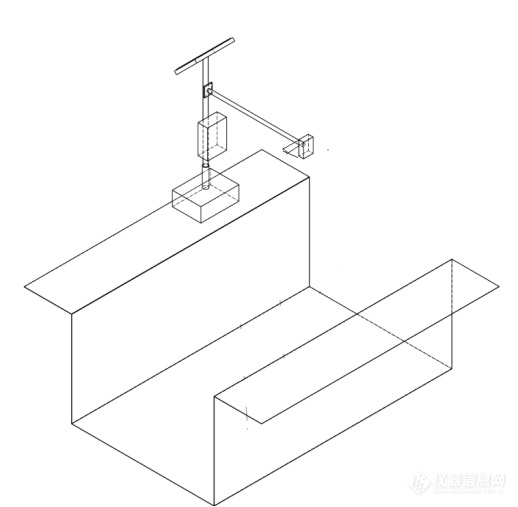

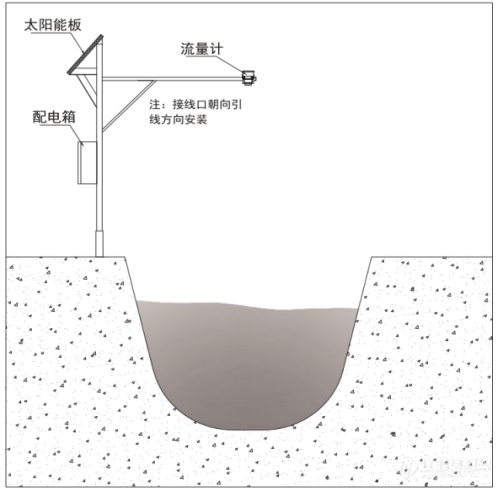

五、产品安装图

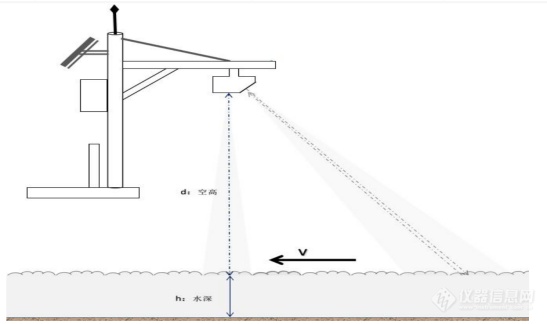

安装示意图如图，现场安装可借助于桥梁，支架等现有的建筑基础，但必须保证流速仪雷达波发射方向与水流方向平行，流速仪发射波与水面呈45，出厂默认调节45°角

六、安装注意事项

1.安装需要选择流态稳定，直线渠道上，远离闸门出口，渠道弯头位置

2.安装高度尽量控制5米以内（距离越近测量信号越强，数据越可靠）

3.水流速低于0.25，且水纹波小，有测量不稳定可行性
