云境天合溶解氧传感器核心原理—依托荧光寿命法实现水体溶解氧的稳定测量

更新时间：2026-06-30

浏览次数：41

云境天合溶解氧传感器核心原理—依托荧光寿命法实现水体溶解氧的稳定测量【型号：TH-S8，物联网一体化设备，云境天合支持定制服务】云境天合溶解氧传感器以成熟的荧光寿命法作为核心测量逻辑，在探头顶端搭载经过特殊工艺固化的氧敏感荧光层，通过特定波段的稳定光源对荧光物质进行激发，依托氧分子荧光淬灭效应，精准捕捉荧光信号从激发态回落的完整时长变化，以此建立信号特征与水体溶解氧浓度的对应关联，摆脱传统电化学测量方式依赖电解液、易受水流速度干扰的固有局限，测量过程中不会消耗水体中的溶解氧，也能抵御多数常见水体杂质的化学干扰，搭配内置的智能补偿算法自动修正环境因素带来的测量偏差，在长期连续监测场景下依然能保持出色的数据稳定性，大幅降低日常维护的频次与操作门槛，为各类水环境场景下的溶解氧精准监测提供可靠的技术支撑。


一．工作原理

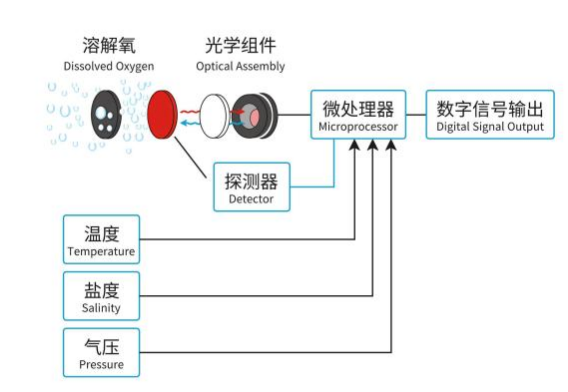

荧光法溶解氧传感器是基于物理学中特定物质对激发荧光的猝灭原理设计而成。当激发光照射在荧光膜头表面的荧光物质上，荧光物质受到激发，发出荧光，荧光的熄灭时间受荧光膜头表面氧分子浓度的影响。可以通过检测荧光的发光寿命，从而计算出氧分子的浓度，经过温度、气压以及盐度补偿输出最终值。

云境天合溶解氧传感器核心原理—依托荧光寿命法实现水体溶解氧的稳定测量

二．技术参数

测量原理	荧光寿命法
量程范围	0-20mg/L
分辩率	0.01mg/L
精度	±2%， ±0.3℃
温度补偿	自动温度补偿
输出方式	RS-485（Modbus/RTU）、4-20mA
存储温度	-5～+65℃
工作环境	0-50℃ ,<0.3MPa
安装方式	浸入式安装，3/4NPT 安装螺纹
线缆长度	5m
功耗	0.2W,12V 供电
供电	DC：12V-24V
防护等级	IP68
校准方式	两点校准

三．尺寸/安装

1.尺寸图

云境天合溶解氧传感器核心原理—依托荧光寿命法实现水体溶解氧的稳定测量

2.接线图

线缆为4芯屏蔽线：

红色线—电源线

蓝色线—地线(GND)绿色线—485B

黄色线—485A

生产批次不同，线缆颜色略有差异，具体参照线缆丝印。

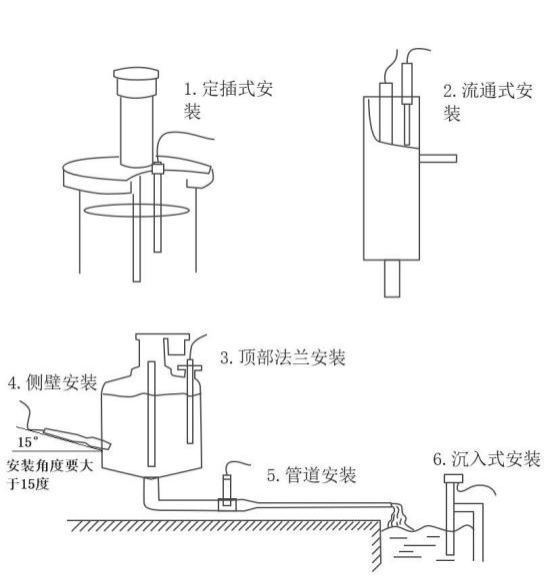

3.安装

云境天合溶解氧传感器核心原理—依托荧光寿命法实现水体溶解氧的稳定测量

通电前应仔细检查接线顺序，避免因接线错误而造成不必要的损失,接线处应做防水处理。

四．维护和保养

1)传感器外表面：用清水冲洗传感器的外表面，如果仍有污垢残留，请用湿润的软布进行擦拭，对于一些顽固的污垢，可以在水中加入一些家用洗涤液来清洗。

2)荧光膜头表面：如果荧光膜头表面存在污垢，请用清水冲洗或用软布轻轻擦拭。清洁时注意力度避免造成测量区域划伤而影响测量精度。

3)测量值过高、过低需清洗萤光膜头并在测量时搅动膜头，防止膜头表面被外物附着。

五．传感器校准

5.1零点校准

将95mL的水加入5g搅拌均匀，将传感器放入该溶液中，待3分钟数值稳定后，按照通信指令进行零点校准。

5.2斜率校准

将传感器放在空气饱和水中，待3分钟左右数值稳定后进行斜率校准，按照通信指令进行零点校准。

5.3注意事项

避免荧光膜的内表面被阳光或强光照射不要用手及尖锐物体触摸荧光膜

在使用时避免荧光膜表面附着气泡
