管网遥测终端机应用—城市供排水管网、管网漏损监测、窨井/管廊环境监测等

发布时间：2026/7/2

浏览次数：4

管网遥测终端机应用—城市供排水管网、管网漏损监测、窨井/管廊环境监测等【型号：TH-GW1，物联网一体化设备，云境天合支持定制服务】云境天合管网遥测终端机凭借稳定可靠的运行性能，在城市管网相关的各类场景中实现了广泛落地，既可以部署在城市供排水管网的关键节点，为日常输水调度提供实时状态参考，也能适配DMA分区计量的精细化管理需求，辅助管理方精准掌握不同分区的管网运行动态，同时还能支撑管网漏损监测工作，及时捕捉异常漏损的早期信号，在窨井与管廊的环境监测场景中也能稳定发挥作用，覆盖城市地下管网运维的各类核心需求，为管网全生命周期的智能化管理筑牢感知层基础。


一、产品概述

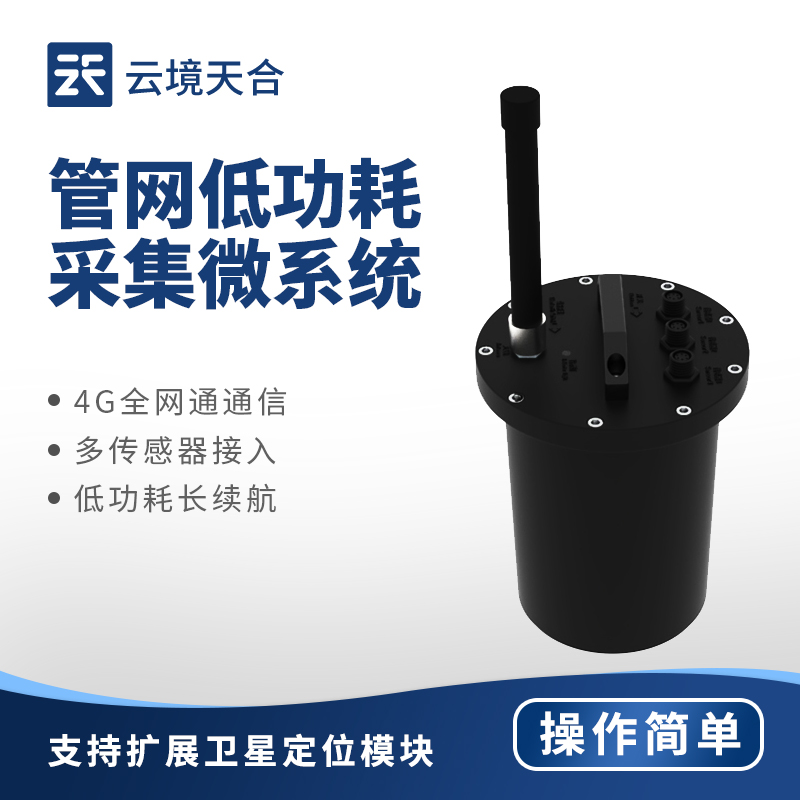

智慧水务管网遥测终端机是面向城市供排水管网、DMA分区计量、管网漏损监测、窨井/管廊环境监测等场景设计的工业级低功耗遥测终端（RTU）。设备集成多传感器采集、4G无线通信、断点续传、磁吸唤醒、蓝牙就地配置、超长续航、IP68高防护等能力，实现管网压力、流量、液位、水质、温湿度、设备姿态等关键参数7×24小时不间断采集、本地存储与可靠上报，为智慧水务数字化管理、智能调度、漏损控制、爆管预警提供稳定可靠的数据支撑。

二、核心功能

1、·4G全网通通信，一站多发

·支持IPv4/IPv6/域名接入

·支持TCP/UDP/MQTT通信协议

·兼容SL651、江苏水文规约、河北水文规约、四川水文规约、HJ212等标准协议，支持原始报文对接

·一站多发，最多支持4个平台/站点同时上报数据

2、·断点续传，数据零丢失

·信号差、SIM卡异常、平台服务异常时自动本地存储

·通信恢复后自动依次补报，确保数据不丢失

·1分钟采集频率可循环存储1年数据，5分钟采集频率可循环存储5年数据

3、·多传感器接入，采集能力强

·最多支持3路RS485传感器同时接入，6芯航空插头

·标准ModBus RTU协议，兼容流量计、压力计、液位计、水质传感器等

·内置姿态传感器、温度传感器、湿度传感器，实时监测设备与环境状态

4、·磁吸唤醒+蓝牙配置，运维便捷

·磁吸开关唤醒，唤醒后实时上发当前数据

·支持蓝牙就地配置（选配），可查看数据、修改传感器、规约类型、采集频率、上传频率

·支持串口配置/升级、平台远程配置/远程升级

5、·低功耗长续航，工业级防护

·标配3.7V 117AH锂电池

·标准模式下续航可达1年以上

·IP68高防护等级，适应地下窨井、潮湿管廊、户外恶劣环境

6、·灵活采集与上报策略

·采集频率：标准5min/次，可自定义1分钟～24小时

·传输频率：标准5min/次，可自定义1分钟～24小时

·满负载下，10min/次采集和10min/次上传可满足一年使用需求

·磁吸唤醒、告警数据立即上传，并可加快传输频率

7、·扩展与定位能力

·支持扩展卫星定位模块（选配）

·内置高精度实时时钟，支持互联网或卫星同步对时

三、技术参数

无线通讯	4G
传感器接口	最多支持3路传感器同时接入3路RS485（标准协议ModBus RTU）
供电接口	12V供电
标准采集频率	每5min一次，（可自定义60s～24h）
标准传输频率	每5min一次（4G无线传输）①，可自定义传输频率1min～24h②开关唤醒后实时上传告警数据立即上传，并加快传输频率（可后期设计）
数据存储	终端支持数据自动存储(采集频率1分钟，可存储一年共525600条数据，标准采集频率5分钟，可存储5年共2628000条数据)
卫星定位	支持扩展卫星定位模块（选配）
时间同步	内置高精度实时时钟模块，支持卫星（选配）或互联网同步对时
配置方式	支持蓝牙就地配置（选配），支持串口配置（选配），支持平台远程配置与升级
操作方式	就地开关进行数据上发
异常监测	姿态传感器量程：0～180°（XY双轴），精度：±1°温度传感器量程：-20～75℃，精度：±1℃湿度传感器量程：0～100%RH，精度：±5%RH@（20%～90%RH）
供电方式	标配3.7V 117AH锂电池
电池寿命	标准测量和传输模式下，设备内置电池可连续工作1年以上
外壳材质	ABS
外壳尺寸	最大直径180mm，最小直径134mm，总高度212mm
防护等级	IP68
防爆等级	Ex ia IIC T4 Ga；Ex ia IIIC T200/130℃ Da

四、应用场景

·城市供水管网：压力、流量、水质监测，DMA分区计量，漏损分析

·排水/污水管网：液位、流量、淤积、气体监测，内涝预警

·二次供水/泵站：水压、水位、设备状态远程监控

·管廊/窨井监测：环境温湿度、设备倾斜/入侵告警

·水利水文监测：河道、灌区、水库数据采集上报

五、产品优势

·数据可靠：多中心上报+断点续传，数据不丢失

·运维简单：磁吸唤醒、蓝牙/远程配置，免开盖、免下井

·稳定耐用：低功耗、大容量电池、IP68防护，长期免维护·兼容开放：多协议、多接口，快速对接各类水务平台与传感器
