水质叶绿素传感器—通过无线网络实时传输数据，便于及时掌握水质变化

发布时间：2025/9/26

浏览次数：3

【型号推荐：TH-S15S，气象环境监测仪器设备生产厂家，云境天合支持商家定制服务，设备选择山东云境天合您放心】水质叶绿素传感器是专门用于水环境监测的叶绿素检测设备，具有防水、抗腐蚀等特性。传感器采用光学测量技术，无需试剂，实现无损检测。内置温度补偿功能，提高测量准确性。水质叶绿素传感器可集成到浮标式监测站或岸边监测系统中，实现长期连续监测。监测数据通过无线网络实时传输，便于及时掌握水质变化。该传感器在水库管理、水产养殖、生态研究等领域应用广泛，是评估水体初级生产力的重要工具。随着人们对水生态环境重视程度的提高，水质叶绿素传感器的需求持续增长，技术也不断革新。

一．工作原理

在线叶绿素传感器是一种专门用来检测叶绿素含量的设备，它的工作原理基于叶绿素的荧光特性和吸光特性。

在自然光或特定波长的光源照射下，叶绿素会吸收光能并发出荧光。这种荧光的强度与叶绿素的含量成正比，因此可以通过检测荧光的强度来估计叶绿素的含量。

在线叶绿素传感器的优点是可以实时、快速、无损地测量叶绿素含量，可用于河流、湖泊、池塘、海洋调查、养殖业、饮用水源、藻类和浮游植物状况的研究、调查和监测。

二．技术参数

测量原理	荧光法
量程范围	0-400ug/L
分辩率	0.01ug/L
精度	R2>0.999
温度补偿	自动温度补偿
自清洁功能	带有自动清洁器，可防止生物附着，避免光窗污染，以保证长期监测依然具有稳定性；可设置自动清洁时间及清洁次数，功耗0.7W
输出方式	RS-485（ModbusRTU 协议）
存储温度	-5℃~65℃
工作环境	0℃~50℃ , <0.2MPa
安装方式	浸入式安装，3/4NPT 安装螺纹
线缆长度	5m
功耗	0.4W,12V 供电
供电	DC：12V～24V
防护等级	IP68
校准方式	两点校准
外壳材质	316L 不锈钢

三．尺寸/安装

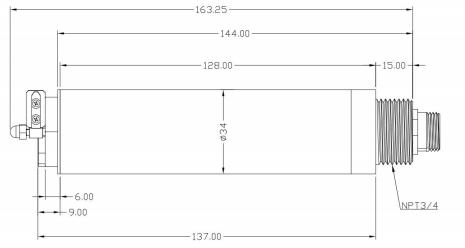

1.尺寸图

2.接线图

线缆为4芯屏蔽线：

红色线—电源线(12～24V)黑色线—地线(GND)

绿色线—485B黄色线—485A

3.安装

1）现场可根据实际情况，选择6分（3/4 NPT）螺纹固定安装或

安装配件支架安装，或其他可将传感器固定的安装方式。

2）安装优选固定式安装，禁止拖链式安装。

3）安装时要充分考虑水流，液位变化，确保水流可横穿光路，传感器在水下10cm或更深处。

4）安装距离要求：与侧壁保持3cm以上，与底部保持10cm以上。

四．维护和保养

1.维护日程

维护项目维护时间备注

清洗传感器0.5～3天（无刷）4～8周（有刷）

传感器检查6个月

更换O型圈1～2年

2.保养方法

1）传感器外表面检查，用清水冲洗传感器的外表面，如果仍有污垢残留，请用湿润的软布进行擦拭，对于一些顽固的污垢，可以在水中加入一些家用洗涤液来清洗。

2）传感器线缆检查，检查线缆外皮是否存在断裂，正常工作时线缆不应紧绷。

3）测量窗口检查，检查是否有脏污，用无尘布进行擦拭。

4）传感器校准可通过上位机软件校准，也可以通过自已通过

RS-485发送MODBUS指令自行校准。

3.传感器校准

3.1零点校准

用棕色烧杯量取适量蒸馏水，将传感器垂直放在溶液中，传感器前端离烧杯底部至少10cm，3～5分钟待数值稳定后进行零点校准。

3.2斜率校准

将传感器放置于标准溶液中，传感器前端离烧杯底部至少10cm，3～5分钟待数值稳定后进行斜率校准。
