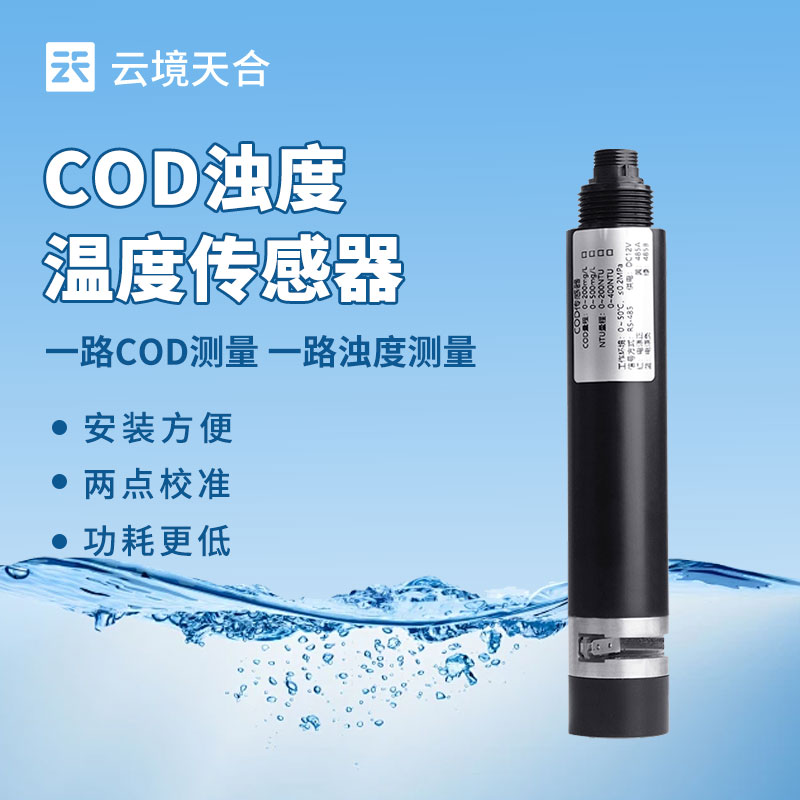

水质浊度温度传感器的作用—监测河流、湖泊、水库等自然水体的COD和浊度

发布时间：2025/9/28

浏览次数：13

【型号推荐：TH-S1S，气象环境监测仪器设备生产厂家，云境天合支持商家定制服务，设备选择山东云境天合您放心】水质浊度温度传感器的作用—监测河流、湖泊、水库等自然水体的COD和浊度水质在线COD、浊度、温度传感器是一种综合性的水质监测设备，它能够同时实时监测水体中的化学需氧量(COD)、浊度以及温度这三项重要指标，COD测量利用有机物对紫外光的吸收特性，通过测量254nm波长紫外光的透射率计算COD数值。部分设备采用双光源系统(254nm测量光+365nm参比光)，可自动补偿光路衰减和悬浮物干扰。浊度测量采用散射光法或透射光法，通过测量光线与悬浮颗粒相互作用后的强度变化，推算水样中悬浮颗粒的浓度。温度测量内置高精度温度传感器，实时监测水体温度，为其他参数提供温度补偿基准。实时监测与快速响应设备可直接在水中进行快速测量，无需复杂预处理，实现水质状况的实时掌握。高精度与稳定性采用电化学、光学原理及高精度测量技术，确保数据准确性和稳定性。部分设备测量精度可达±5%(COD)、±0.3℃(温度)。易于集成与自动化体积小巧，支持RS-485等标准接口，可轻松集成到各类水质监测系统，实现自动监测和远程控制。

一．工作原理

传感器采用两路光源进行测量，一路COD测量，一路浊度测量，

因为溶解于水中的有机物对紫外光具有吸收作用，所以通过光源的透射率可以测量出COD数值，一路浊度测量，自动进行浊度补偿，同时采集温度，进行温度补偿。

二．技术参数

测量原理	UV254 吸收法双光源测量
COD 量程范围	默认0～500mg/ L，0～200mg/ L可定制
分辩率	0.1mg/ L
精度	±5% ， ±0.3℃
NTU 量程范围	默认0-400NTU，0-200NTU可定制
分辩率	0.1NTU
温度补偿	自动温度补偿
自清洁功能	带有自动清洁器，可防止生物附着，避免光窗污染，以保证长期监测依然具有稳定性；可设置自动清洁时间及清洁次数，功耗0.7W
输出方式	RS-485（Modbus/RTU）
存储温度	-5-+65℃
工作环境	0～50℃ , ≤0.2MPa
安装方式	浸入式安装，3/4NPT 安装螺纹
线缆长度	5m
供电	DC：12V-24V
防护等级	IP68
校准方式	两点校准
外壳材质	ABS+316L不锈钢

三．尺寸/安装

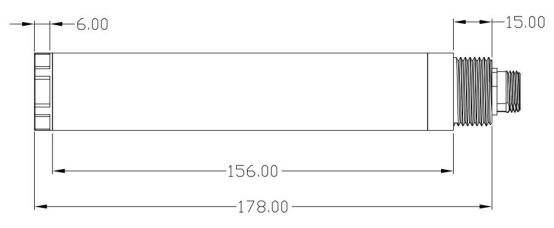

1.尺寸图

2.接线图

线缆为5芯屏蔽线：

红色线—电源线黑色线—地线绿色线—485A白色线—485B

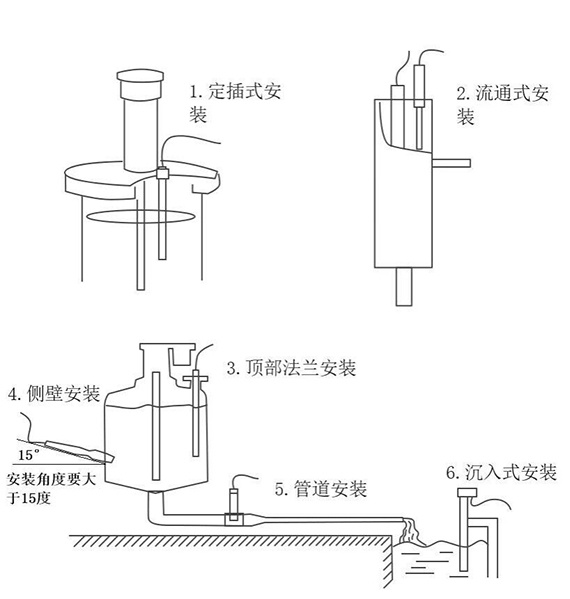

3.安装

注意：传感器安装时不能倒置，至少倾斜15度角以上安装。

四．维护和保养

传感器维护:

如传感器需要清洗,可用温水和适量的洗涤剂，进行清洗。

注意：

避免强烈震动损环前面透光玻璃，切勿用硬制品刮擦。

五．用户校准

传感器出厂的时候已进行了严密的校准，一般不需要用户校准，如果进行了用户校准，想恢复可执行恢复出厂的指令。

5.1零点校准

将传感器侵入容器中，溶液使用蒸馏水或者纯净水，待30秒钟数值稳定后，按照通信指令进行浊度零点校准和COD零点校准。

5.2斜率校准

将传感器侵入溶液容器中，溶液已知浊度值，待30秒钟数值稳定后，按照通信指令进行浊度斜率校准。

将传感器侵入溶液容器中，溶液已知COD值，待30秒钟数值稳定后，按照通信指令进行COD斜率校准。
